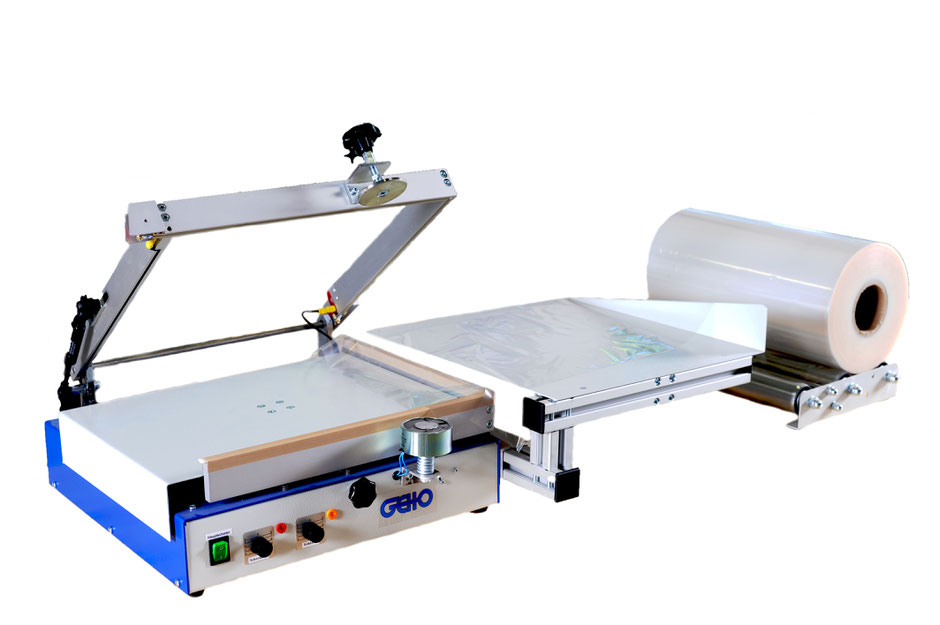

Tisch-Winkelschweißgerät TW  330/401 H

Winkelschweißgerät

Überblick

Mit Winkelschweißgeräten werden Ihre Produkte in einem Arbeitsgang vollständig von Folie umhüllt, mit Trennahtschweißung verschweißt und vom übrigen Folienhalbschlauch abgetrennt. In Verbindung mit einem Schrumpftunnel können besonders einfach Schrumpfverpackungen hergestellt werden.

Ein Haltemagnet mit elektronischer Kühlzeiteinstellung wird serienmäßig angeboten. Die Vorteile sind

  • weniger Kraftaufwand,
  • höhere Taktzahl und
  • immer gleichbleibende Schweißqualität.



Kurz und bündig

  • Tischschweißgerät mit geringem Platzbedarf
  • Sofort einsatzbereit durch Impulsschweißung
  • Ausrüstung mit Haltemagnet serienmäßig
  • Anpassung auf unterschiedlichste Folien durch elektronische Schweiß- und Kühlzeiteinstellung
  • Verarbeiten von unterschiedlichsten Packmaßen durch einfache Verstellung der Tische
  • Verarbeiten von unterschiedlich hohen Packgüter durch einfache Verstellung des Schweißrahmen-Öffnungswinkels
  • Automatische Schweißrahmenöffnung über Gasdruckfeder
  • Lange Lebensdauer des Trenndrahtes durch Spannvorrichtung
  • Leichter Wechsel des Trenndrahtes
  • Komplett mit Folienabrollung
  • Dynamische Temperatursteuerung (DTS): nach kurzer Aufheizzeit wird die Temperatur konstant gehalten. Dadurch sind die Schweißzeiten kürzer und der Verschleiß (Trenndraht und PTFE-Isolierungen) ist geringer.



 Arbeitsablauf

  1. Packgut in Folie einschieben
  2. Packgut mit Folie in Schweißrahmen schieben
  3. Schweißrahmen schließen
  4. Schweißrahmen öffnet sich
  5. vollverpackte Ware entnehmen und weiterverarbeiten



Einsatzgebiete

  • Vorverpackung für Schrumpftunnel
  • Schutzverpackung für Drucksachen
  • Staubschutz
  • Versand von Katalogen und Zeitschriften



GEHO Typ TW 330/401 H

Schweißnahtlänge vorne

 400 mm

Schweißnahtlänge seitlich

330 mm

Max. Packgutgröße für flache Packgüter (BxT)

390 x 320 mm

Max. Packgutgröße für hohe Packgüter (BxTxH)

380 x 320 x 130 mm

Max. Taktzahl

10 Takte/min

Netzanschluss

230 V / 50 Hz AC

Anschlussleistung

420 W

Gewicht mit Tisch und Abroller

31 kg

Abmessungen ohne Abroller

880 x 500 x 225 mm

Download
Prospekt Winkelschweißgerät
TW330_401_2015.pdf
Adobe Acrobat Dokument 655.3 KB
