Winkelschweißgeräte ATW Serie

Winkelschweißgerät

Überblick

GEHO Winkelschweißgeräte werden eingesetzt, um Produkte rundum in einem Arbeitsgang zu verschweißen. Kombiniert mit einem Schrumpftunnel bei Verwenden von Schrumpffolie können Schrumpfverpackungen hergestellt werden.



Kurz und bündig

  • Keine Vorwärmzeit durch Impuls-Schweißverfahren
  • Serienmäßig mit Trenndrahtschweißung ausgerüstet
  • Elektronische Schweißzeitregelung
  • Ausgerüstet mit Haltemagnet
  • Mobil durch leichtgängige Laufräder
  • Stufenlose Höhenverstellung des Schweißrahmentisches
  • Geringer Kraftaufwand beim Schließen des Schweißrahmens
  • Einfache Verstellung der Arbeitshöhe
  • Schnelle Produktzuführung durch Folienspreizer und verstellbaren Packtisch
  • Folienabroller mit Nadelwalze



Einsatzgebiete

  • Vorbereitung zur Schrumpfverpackung
  • Schutzverpackung
  • Bekleidung verpacken
  • Staubschutz für Einlagerung
  • Zeitschriften- und Katalogversand u.s.w.
Winkelschweißgerät

Arbeitsvorbereitung

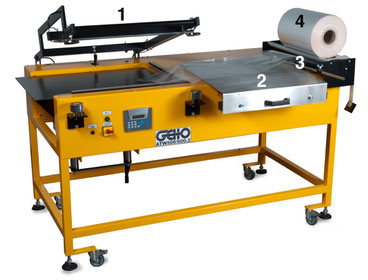

Die Halbschlauchfolie (4) wird mit dem Folienspreizer (3) geteilt, die untere Hälfte unter, die obere Hälfte über den Packtisch (2) geführt und trifft unter dem Schweißrahmen (1) wieder zusammen. Zu Beginn des Verpackungsvorgangs muß der Halbschlauch links mit einem einfachen Schweißvorgang geschlossen werden.

Winkelschweißgerät

Arbeitsablauf
Das Packgut wird auf dem Packtisch unter die obere Folienhälfte gelegt (1) und zusammen mit der Folie auf den Schweißrahmentisch geschoben (2). Der Schweißrahmen wird heruntergezogen bis der Magnet fasst (3). Der Schweißimpuls wird automatisch ausgelöst und nach Ablauf der vorgewählten Schweißzeit und einer kurzen Abkühlzeit löst der Magnet (4), und die fertige Verpackung kann entnommen werden (5).

Der Kraftaufwand zum Verschließen des Schweißrahmens ist gering. Das Öffnen des Schweißrahmens geschieht automatisch mit Hilfe einer Gasdruckfeder, so daß ein kontinuierliches ermüdungsfreies Arbeiten möglich ist.



Der Haltemagnet hält den Schweißrahmen nach dem manuellen Schließen fest. Nach Ablauf der elektronisch geregelten Schweiß- und Kühlzeit öffnet sich der Schweißrahmen selbsttätig.

Technische Daten

GEHO Typ ATW 400/500 ATW 500/600 ATW 600/800 ATW 800/1000
 Schweißrahmengröße 400 x 500 mm 500 x 600 mm 600 x 800 mm  800 x 1000 mm
Max. Packgutgröße 390 x 490 mm 490 x 590 mm 590 x 790 mm 790 x 990 mm
Max. Packguthöhe 400 mm 400 mm 400 mm 400 mm
Max. Folienbreite 500 mm 600 mm 700 mm 900 mm
Verarbeitbare Folie

Halbschlauchfolien aus PE von 0,01 -0,1 mm,

aus Polyolefin bis 0,025 mm Stärke

Arbeitshöhe

920 - 1120 mm

Netzanschluss

230 V / 50 Hz AC

Leistung

350 W

400 W

600 W

800 W

Abmessungen

1450 x 920 x 1120 mm

1650 x 1020 x 1120 mm

2050 x 1120 x 1120 mm

2450 x 1320 x 1120 mm


Download
Prospekt ATW Gerät
ATW_2015,.pdf
Adobe Acrobat Dokument 814.8 KB
