Zangenschweißgeräte der Z-Serie

Überblick

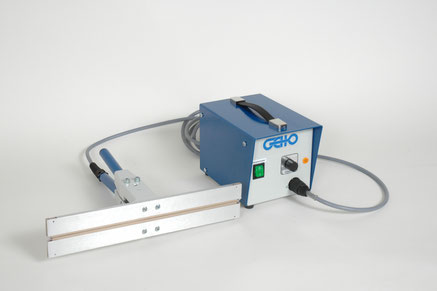

Für den mobilen Einsatz sind unsere Impulszangen der GEHO Z-Serie ideal. Die lange Zuleitung (bis 9 m vom Geber zur Zange) ermöglicht einen großen Aktionsradius. Das geringe Gewicht erleichtert das Handling. Der Impulsgeber kann mit allen Ausführungen betrieben werden.

Kurz und bündig

Großer Aktionsradius durch 3 m Anschlußkabel an der Impulszange (mit Zubehör Verlängerung 9 m)
Naht-an-Naht-Schweißung möglich
Große Öffnung zwischen den Schweißschienen
Optische Anzeige der Schweißzeit an der Zange und am Impulsgeber
Heizband-Spannvorrichtung und verkupferte Heizbandenden für lange Standzeiten der Heizbänder
Wärmeimpuls-Schweißverfahren
Elektronisch geregelte, vorwählbare Schweißzeit
Dynamische Temperatursteuerung (DTS): nach kurzer Aufheizzeit wird die Temperatur konstant gehalten. Dadurch sind die Schweißzeiten kürzer und der Verschleiß (Heizband und Te onisolierungen) ist geringer.
Schweißschienenandruck einstellbar
Impulsgeber mit stabilem Blechgehäuse

Arbeitsablauf

In Ausgangsstellung ist die Zange über Federkraft geschlossen. In die große Öffnung zwischen den Schweißschienen wird die Folie eingeführt und die Schweißzange wieder geschlossen. Die Zange kann nun ausgerichtet werden, bis die richtige Position gefunden ist. Über einen Schalter an der Zange wird der Schweißimpuls ausgelöst, die Schweißzeit ist am Impulsgeber eingestellt worden. Nach Ablauf der Schweißzeit erlischt die Leuchtdiode an der Zange, und der Schalter wird losgelassen. Selbstverständlich kann die Schweißung jederzeit durch Loslassen des Schalter sofort unterbrochen werden.

Einsatzgebiete

Verschweißen von thermoplastischen Folien
Verschließen von PE-Säcken, ohne den Sack transportieren zu müssen
Verschweißen von Bahnen durch Naht-an-Naht-Schweißung (z.B. Herstellung von Export-Verpackungen)

Normalausführung

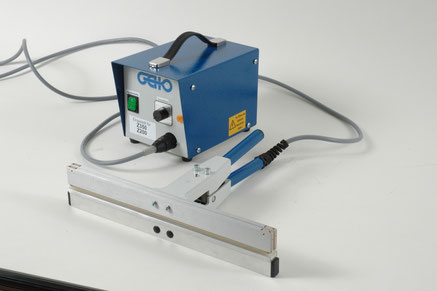

Die Zangen Z200, Z350, Z500 und Z650 unterscheiden sich in der Schweißnahtlänge. Mit diesen Zangen sind Naht-an-Naht-Schweißungen einfach durchzuführen.

Naht-an-Naht Schweißung
Große Leistung durch beidseitige Beheizung
Umrüstung mit Trenndraht möglich (Zubehör)

Doppelnaht

Die Zange Z350 TWIN erzeugt eine besonders sichere Doppelnaht. Hierbei werden 2 Schweißnähte in einem Schweißvorgang parallel gesetzt. Auch mit dieser Zange sind Naht-an-Naht Schweißungen möglich.

Genau wie die übrigen Schweißzangen hat auch die Twin-Version eine 18 mm breite Öffnungsweite. Als Gegendruck für die Heizbänder der Twin-Version dient ein 15 mm breites Silikongummi. Die Zange setzt die Schweißnähte zwischen den Heizbändern in einem Abstand von 5 mm. Die Breite der einzelnen Schweißnaht beträgt jeweils 3 mm.

Doppelnaht
Naht-an-Naht Schweißung
Umrüstung mit Trenndraht möglich (Zubehör)

Schnabelform

Diese Form der Zange wird in zwei verschiedenen Ausführungen angeboten, als ZL 200 mit 190mm Schweißnahtlänge und als ZL350 mit 340 mm Schweißnahtlänge. Diese Zangen ermöglichen eine Schweißnaht senkrecht zur Folienkante.

Große Leistung durch beidseitige Beheizung
Umrüstung mit Trenndraht möglich (Zubehör)

Technische Daten

GEHO Typ	G1	Z 200	Z 350	Z 500	Z 650
Schweißnahtlänge	-	190 mm	340 mm	490 mm	640 mm
Schweißnahtbreite	-	3 mm	3 mm	3 mm	3 mm
Schweißschienenöffnung	-	18 mm	18 mm	18 mm	18 mm
Abstand Schweißschienen zu Gelenk	-	65 mm	65 mm	65 mm	65 mm
Schweißbare Folienstärke (mm)	-	2 x 0,4 mm	2 x 0,4 mm	2 x 0,4 mm	2 x 0,4 mm
Netzanschluss	230 V / 50 Hz	G1	G1	G1	G1
Impulsleistung	890 W	-	-	-	-
Abmessungen [LxBxH] (cm)	16 x 17 x 24	21 x 23 x 8	36 x 23 x 8	51 x 23 x 8	66 x 23 x 8
Gewicht ohne Kabel (kg)	6,5	0,9	1,1	1,3	1,5

GEHO Typ	ZL 200	ZL 350	Z 350 Twin
Schweißnahtlänge	190 mm	340 mm	2 x 340 mm
Schweißnahtbreite	3 mm	3 mm	2 x 3 mm
Schweißschienenöffnung	-	-	18 mm
Abstand Schweißschienen zu Gelenk	80 mm	80 mm	65 mm
Schweißbare Folienstärke (mm)	2 x 0,4 mm	2 x 0,4 mm	2 x 0,2 mm
Netzanschluss	G1	G1	G1
Impulsleistung	siehe G1	siehe G1	siehe G1
Abmessungen [LxBxH] (cm)	55 x 6 x 9	70 x 6 x 9	36 x 23 x 8
Gewicht ohne Kabel (kg)	1,3	1,5	1,2
